Produktbeschreibung

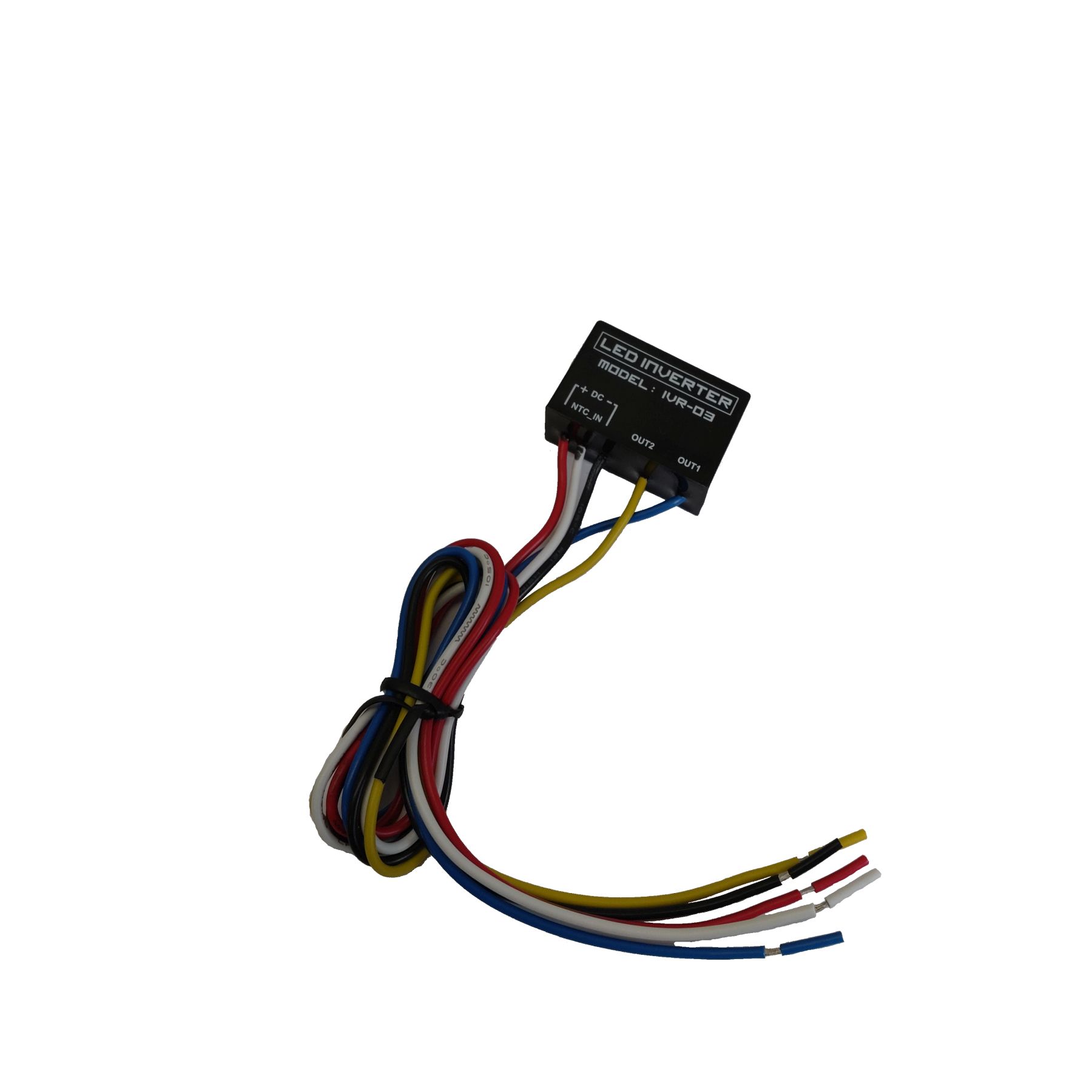

Funktion LED-INVERTER ACE-IVR 3 mit Widerstand für Reserve oder Ladekontrollleuchte bei LED Kontrollleuchten:
Der LED-INVERTER ist notwendig, um die vorbelegten Eingangssteuersignale für die Kontrollleuchten anzusteuern. Also die Lichtmaschine zu erregen.
Zusätzlich enthält der Inverter ACE-IVR 03 noch den notwendigen Widerstand für die Reserve Led oder auch für die Ladekontrollleuchte,
um den Erregerstrom für die Lichtmaschine herzustellen, damit die Batterie geladen wird (z.b. BMW, Moto Guzzi)
Anschluss:
| rotes Kabel | geschaltetes Plus |
| schwarzes Kabel | Fahrzeugmasse |
| weißes Kabel | Leitung von NTC Reservegeber oder Lichtmaschine |
| blaues Kabel | wenn Reserve/Batterieleuchte auf Plus geschaltet ist ( + ) Out 1 |
| gelbes Kabel | wenn Reserve/Batterieleuchte auf Minus geschaltet ist ( - ) Out 2 |
